Spezial-Lösung: Paletten-Schwerlastregal

Ein Paletten-Schwerlastregal ist ein Regalsystem zur Lagerung schwerer Güter auf Paletten und anderen Ladungsträgern. Typische Beispiele sind Europaletten, Einwegpaletten, Gitterboxen und IBC. Senkrechte Regalrahmen und waagerechte Traversen bilden stabile Lagerebenen, deren Abmessungen und Belastbarkeit an das jeweilige Lagergut angepasst werden.

Ein Palettenregal ist speziell auf die Lagerung palettierter Waren ausgelegt. Der Begriff Schwerlastregal beschreibt dagegen allgemein Regalsysteme, die für hohe Lasten konzipiert sind. Ein Palettenregal kann somit gleichzeitig ein Schwerlastregal sein. Welche Bauweise geeignet ist, richtet sich nach Ladungsträger, Gewicht, Abmessungen und Art der Ein- und Auslagerung.

Die zulässige Tragkraft hängt von der jeweiligen Konstruktion, der Feldbreite, den eingesetzten Traversen und weiteren technischen Parametern ab. Je nach Ausführung sind hohe Fachlasten möglich. Entscheidend sind immer die für das konkrete Regalsystem festgelegten Belastungswerte. Bei der Planung berücksichtigen wir deshalb das Gewicht der Paletten und Waren von Anfang an.

Die Fachlast bezeichnet die maximal zulässige Belastung einer einzelnen Lagerebene zwischen zwei Traversenpaaren. Die Feldlast gibt an, welche Gesamtlast ein komplettes Regalfeld aufnehmen darf. Beide Werte müssen eingehalten werden. Eine hohe zulässige Fachlast bedeutet daher nicht automatisch, dass sämtliche Ebenen gleichzeitig mit diesem Maximalgewicht belastet werden dürfen.

Palettenregale können an unterschiedliche Lagerbedingungen angepasst werden. Gängige Fachbreiten sind beispielsweise 1.850 mm, 2.700 mm und 3.600 mm. Regaltiefen von etwa 1.050 mm oder 1.100 mm sind ebenfalls typische Ausführungen. Die Fachhöhen lassen sich innerhalb des jeweiligen Systems an verschiedene Paletten- und Warenhöhen anpassen.

Ja. Palettenregale eignen sich unter anderem für Europaletten, Einweg- und Flachpaletten sowie Gitterboxen und weitere geeignete Ladungsträger. Auch spezielle Lagergüter können berücksichtigt werden. Abhängig von Form und Beschaffenheit kommen beispielsweise Tiefenauflagen, Gitterrostböden, Holzauflagen oder andere Ergänzungen zum Einsatz.

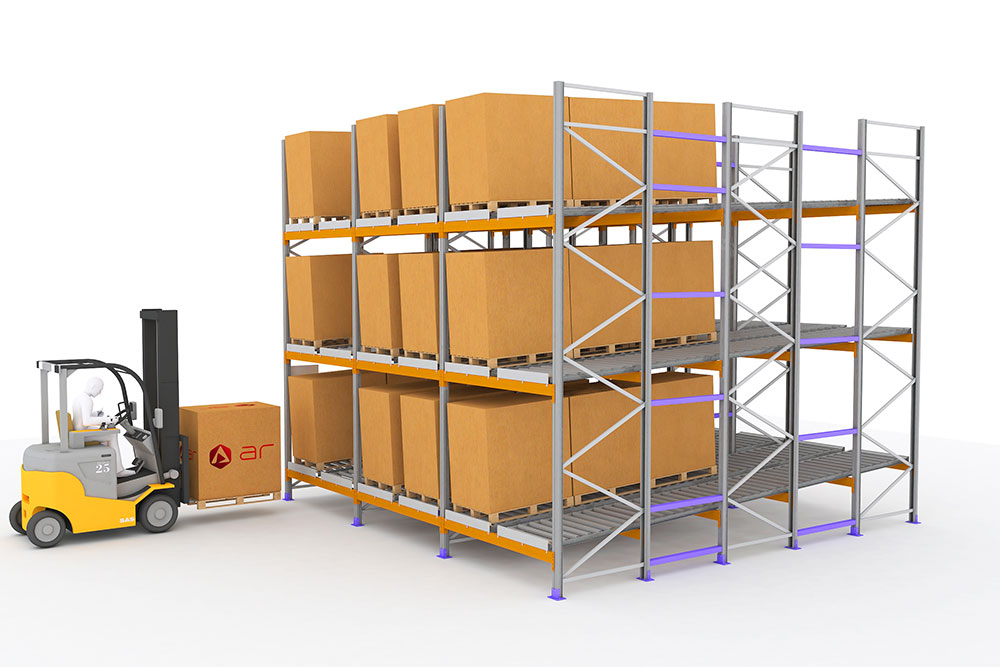

Die mögliche Lagerkapazität hängt stark von Hallengröße, Raumhöhe, Gangbreiten und Regalbauweise ab. Klassische Palettenregale ermöglichen den direkten Zugriff auf einzelne Ladeeinheiten. Für eine besonders hohe Flächenausnutzung stehen zusätzlich Speziallösungen wie verfahrbare Schwerlastregale, Einfahrregale, Einschubregale, Durchlaufregale oder Shuttle-Systeme zur Verfügung. Bei einzelnen Systemvarianten kann die Lagerkapazität gegenüber einer klassischen Regalierung deutlich erhöht werden.

Zu Beginn müssen Lagergut, Ladungsträger, Gewichte und Warenabmessungen feststehen. Hinzu kommen Hallenhöhe, Bodenbeschaffenheit, verfügbare Fläche, Verkehrswege und eingesetzte Flurförderzeuge. Auch die gewünschte Umschlagshäufigkeit und die betrieblichen Abläufe beeinflussen die Planung. Auf dieser Grundlage lässt sich das Regalsystem technisch und wirtschaftlich auf den jeweiligen Einsatz abstimmen.

Sicherheitsausstattungen richten sich nach Aufbau und Nutzung der Regalanlage sowie der Gefährdungsbeurteilung im Betrieb. Durchschubsicherungen können beispielsweise verhindern, dass Ladungsträger zu weit nach hinten geschoben werden. Rückwandgitter schützen bestimmte Bereiche hinter dem Regal vor herabfallenden Waren. Ein Anfahrschutz dient dazu, gefährdete Regalstützen vor Schäden durch Flurförderzeuge zu schützen.

Für ortsfeste Regalsysteme aus Stahl sind verschiedene technische Regelwerke relevant. Die DIN EN 15512 behandelt insbesondere die statische Bemessung verstellbarer Palettenregale. Die DIN EN 15635 befasst sich mit Anwendung und Wartung von Lagereinrichtungen und enthält Vorgaben zur Kontrolle und Inspektion. Darüber hinaus sind die jeweiligen arbeitsschutzrechtlichen Anforderungen und die betriebsspezifische Gefährdungsbeurteilung zu berücksichtigen.

Die erforderlichen Prüfintervalle ergeben sich aus den betrieblichen Bedingungen und der Gefährdungsbeurteilung. Bei Regalanlagen, die beschädigenden Einflüssen ausgesetzt sind, sind regelmäßige Kontrollen erforderlich. Die DIN EN 15635 sieht unter anderem Sichtkontrollen in geeigneten Abständen sowie eine Experteninspektion mindestens alle zwölf Monate vor. Besonders relevant sind dabei Schäden an Regalstützen, Traversen, Sicherungselementen und Anfahrschutzsystemen.

Ja. Neben der Planung und Lieferung übernehmen wir auch die fachgerechte Montage von Regalanlagen. Zum Service gehören außerdem Demontagen, Regalumzüge und Reparaturen. Soweit passende Komponenten verfügbar sind, können beschädigte Bauteile ersetzt und bestehende Anlagen instand gesetzt werden.

Für verschiedene Standardprodukte und Regalbauteile verfügt P+K über eine eigene Lagerhaltung in Gärtringen. Dadurch können bestimmte Komponenten und Zubehörteile kurzfristig bereitgestellt oder teilweise direkt abgeholt werden. Die konkrete Lieferzeit hängt vom gewünschten Regalsystem, den Abmessungen, der benötigten Menge und der Ausstattung ab.

Je nach Anwendung können Palettenregale mit unterschiedlichen Komponenten ergänzt werden. Dazu gehören beispielsweise Anfahrschutz, Durchschubsicherungen, Tiefenauflagen, Holz- und Gitterrostböden, Auffangwannen, Fassauflagen oder Absturzsicherungen. Das Zubehör wird passend zum Lagergut und zur jeweiligen Regalanlage ausgewählt.

Der Preis hängt von der Größe und Ausführung der Anlage, den Fach- und Feldlasten, den verwendeten Komponenten und der gewünschten Ausstattung ab. Auch Montage, Zubehör und besondere Anforderungen an die Lagertechnik beeinflussen die Kosten. Deshalb erstellen wir Angebote individuell auf Grundlage der räumlichen Gegebenheiten und Ihrer Anforderungen an das Lager.
